防爆紅外熱成像儀的應用

作者：admin 發布時間：2021-07-09 17:07:24 點擊：1861

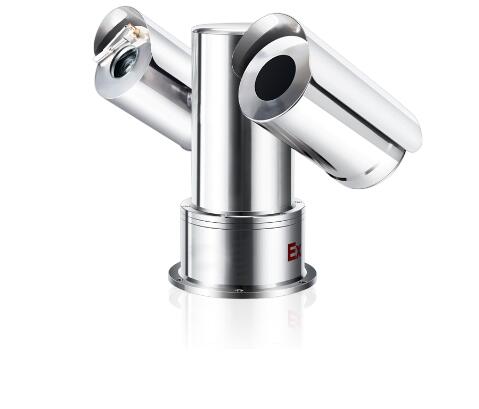

說到防爆紅外熱成像儀的應用可能對于熱成像儀，大家認知中的都是以固定式的紅外熱成像儀，一般應用于礦井下固定在某個位置，進行檢測某個點位的成像。進去圖傳到后臺。

而我今天我們所要講的是便攜式的防爆紅外熱成像儀，下面我們來看看防爆紅外熱成像儀的原理：

第一，熱輻射的產生

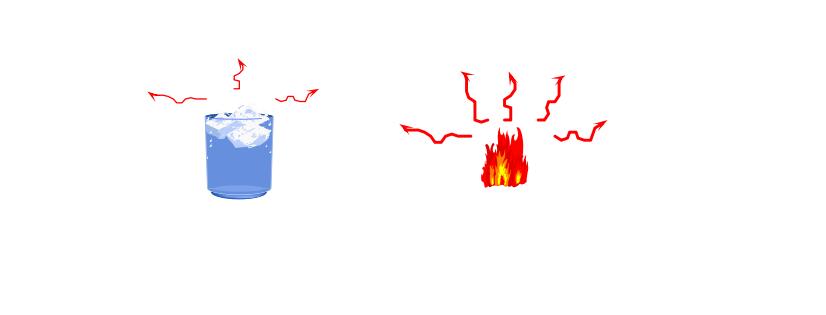

在自然界中，只要溫度高于絕對零（-273.15℃）的物體都能輻射電磁波。紅外線是自然界中的電磁波最為廣泛的一種存在形式。它是一種能量，任何物體在常規環境下都會產生的自身的分子和原子無規則運動，并不停地輻射出熱紅外能量。

為什么能透霧

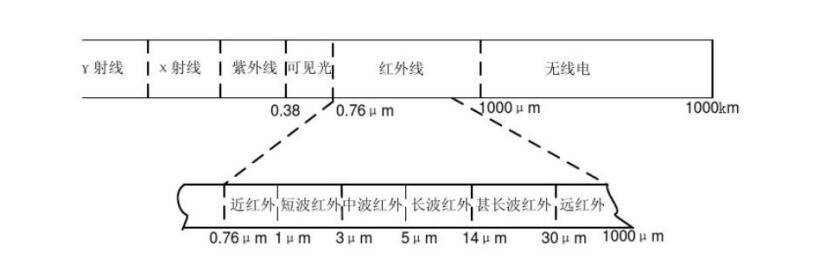

太陽輻射通過大氣層時，未被反射、吸收和散射的那些透射率高的電磁輻射波段范圍稱之為“大氣窗口”。3μm-5μm以及8μm-14μm范圍的紅外波段有穩定的大氣透射率，因此在這些波段使用紅外技術測量的效果也尤為明顯。

目前商業領域中常用的熱成像儀有8μm-14μm的長波熱像儀和3μm-5μm的短波熱像儀以及一些針對特殊應用的熱像儀。

第二，熱輻射的采集

熱像儀可生成熱而不是光的圖像，它可以測量紅外能量，并將數據轉換成相應的溫度圖像。熱像儀由兩個基本部分組成：光學系統和探測器。光學系統將物體發出的紅外輻射聚集到探測器上，探測器把入射的輻射轉換成電信號，進而被處理成可見圖像。

那么防爆紅外熱成像儀能做些什么？

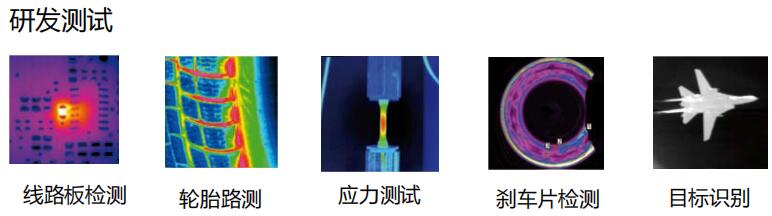

紅外熱成像技術在國民經濟各部門發揮的作用也越來越大，應用領域不斷擴大：從早期的單純軍事應用，不斷發展到工農業、民用市場。如工業上的溫度測量、生產過程監控、設備狀態監測與故障診斷、無損檢測；農業上的作物長勢與產量預估、病蟲害預報、農產品脫水干燥；醫學上的病理診斷、療效檢測；建筑上的水滲漏、節能性能的鑒定；空調性能的檢測；安防、消防行業的監控、預防性維護；以及許多基礎科學研究等領域。

幾乎一切裝置在發生故障前都會變熱，使得紅外熱像儀在許多應用場合成為性?xún)r(jià)比極高、非常有用的診斷工具。紅外熱像儀可以避免因此造成的生產停工、產量下降、能源損耗、火災甚至災難性故障所帶來的高昂代價。

防爆紅外熱成像儀的應用：

電氣設備

以下是電氣設備中熱成像技術應用的部分示例:

主動力源

開關設備

變壓器

低壓安裝系統，即斷路器板、故障電源插座/墻裝插座

熔斷器板

馬達控制中心(MCC)

電氣柜

機械設備

泵(過熱接點、保險絲故障、過載電纜等等)

流程閥門(打開、關閉、泄漏)

存儲罐(淤泥界面檢測)

輸油管路(檢查是否存在異常，比如定位結垢等等)

發動機(軸承過熱、偏移、線圈過熱)

傳輸帶(軸承過熱)

熔爐檢測(選用針對工業高溫熔爐應用領域特別設計

的熱像儀觀測火焰。此類熱像儀是監控熔爐、加熱

爐及鍋爐等高溫設備的理想工具)

預防性維護--電器維護

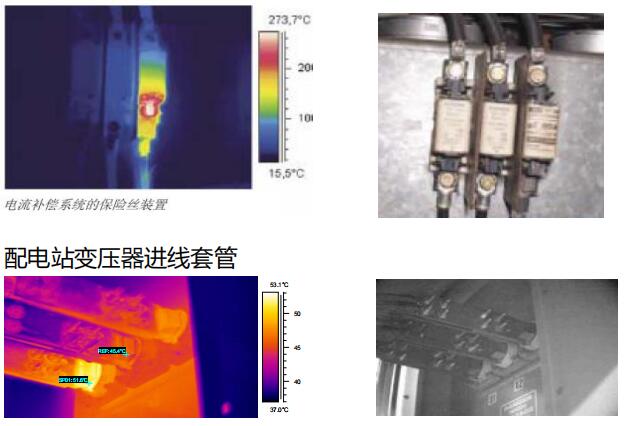

熔斷器面板

檢查熔斷器、熔斷器夾頭、線耳連接以及熔斷器座的連接（破損+虛連）

預防性維護--機械維護

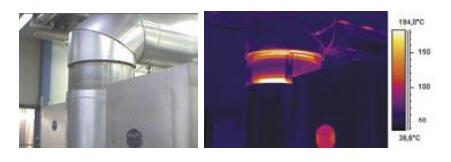

堆積沉淀物的跟蹤

固體顆粒的堆積源于耐火材料的殘余或工藝條件的變化，如果沒有探測到熔爐和配管中的爐灰或殘?jiān)赡軙?huì)導致生產計劃外停工，而且要花費很高的成本來清理。煉油廠每年都要花幾百萬元來清理管道設備里的沉積物，紅外熱像儀給客戶提供了一套完美的解決計劃，它可以在運行過程中實施熱像檢查，為

管道清理工作提供了非?？茖W(xué)的方案，保證了生產的計劃正常運作。

醫療應用

當人體或動物的組織受傷或病變時，受損或病變部位溫度產生差異，如乳腺癌，癌變部位度會比正常情況高2℃。國外的紅外專家通過熱成像儀對乳腺癌患者進行定期檢測，建立了完整的紅外圖譜數據庫。通過圖譜比較，可準確確認患者的病變部位、病變時間及嚴重程度，借助紅外熱成像技術，外科醫生可對患者實施精確治療。
